رسم المساقط الثلاثة من المنظور

استعرض الموضوع السابق استعرض الموضوع التالي اذهب الى الأسفل

رسم المساقط الثلاثة من المنظور

مُساهمة  Admin في الأحد نوفمبر 15, 2009 11:04 am

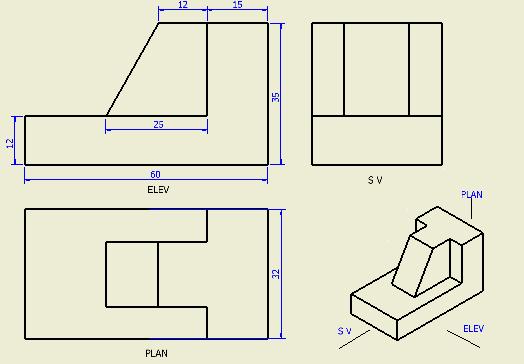

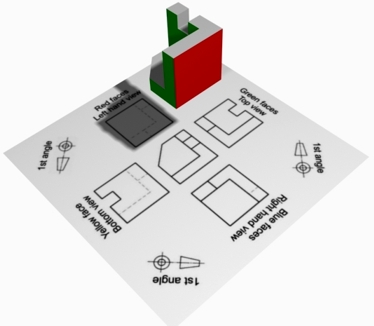

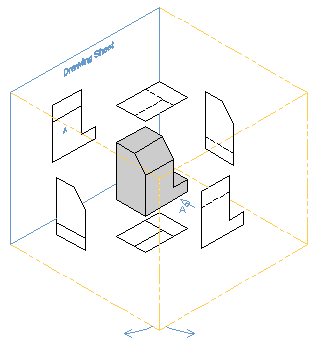

للمنظور ستة أوجه ( مساقط ) ، ثلاثة منهم فقط سيتم دراستهم وهم :

- الوجه العلوي أو المسقط الأفقي PLAN
- الوجه الأيمن ( أو الأيسر ) المسقط الرأسي ELEV
- الوجه الأيسر ( أو الأيمن ) المسقط الجانبي S V

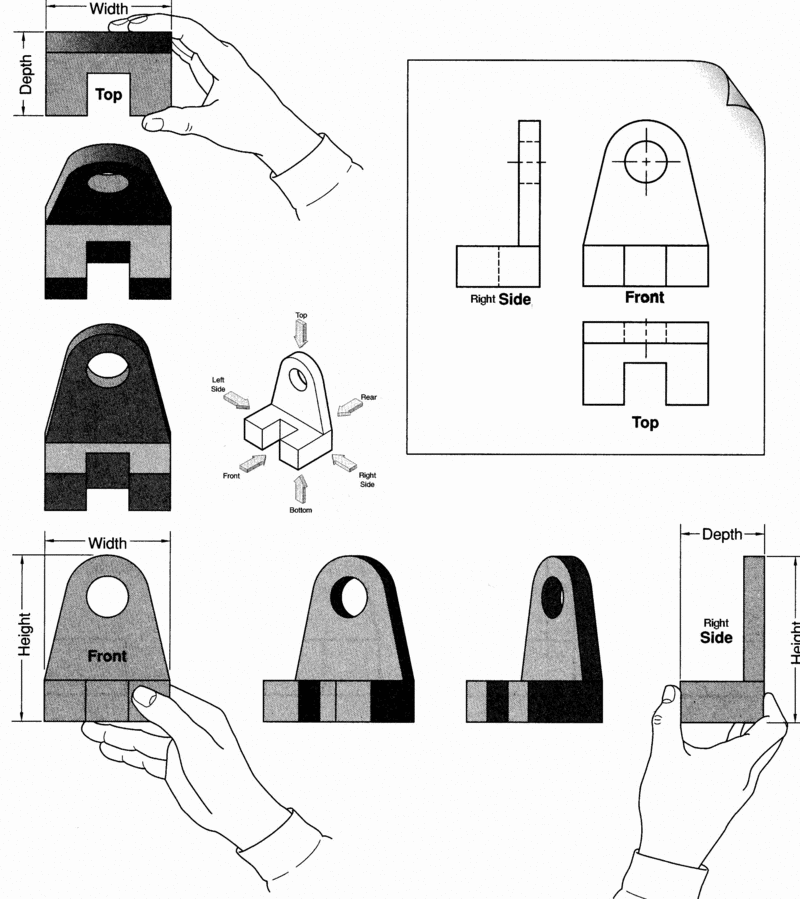

ودائما يكون اتجاه النظر للمسقط الأفقي في اتجاه رأسي من أعلى إلى أسفل بينما يختلف اتجاه النظر لكل من المسقط الرأسي والمسقط الجانبي ، حيث أن المسقط الرأسي يتميز بأنه ذو الطول الأكبر وكذلك ذو الشكل الأوضح
فإذا كانت الجهة اليمنى من المنظور ذات طول أكبر من الجهة اليسرى فأن المسقط الرأسي سيرسم على اليسار والجانبي على اليمين ، أما إذا كانت الجهة اليسرى من المنظور ذات طول أكبر من الجهة اليمنى فأن المسقط الرأسي سيرسم على اليمين والجانبي على اليسار ، ودائما يتم رسم المسقط الأفقي أسفل المسقط الرأسي

-

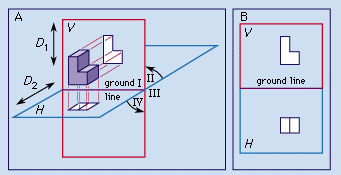

العلاقة بين المسقط الأفقي والمسقط الرأسي هي الخطوط الرأسية بمعنى أن جميع الخطوط الرأسية في المسقطين الأفقي والرأسي على استقامة واحدة
- العلاقة بين المسقطين الرأسي والجانبي هي الخطوط الأفقية بمعنى أن جميع الخطوط الأفقية في المسقطين الرأسي والجانبي على استقامة واحدة
- العلاقة بين المسقطين الأفقي والجانبي هي الخطوط الأفقية والرأسية بمعنى أن جميع الخطوط الأفقية في المسقط الأفقي تتحول لخطوط رأسية في المسقط الجانبي ، وجميع الخطوط الرأسية في المسقط الجانبي تتحول لخطوط أفقية في المسقط الأفقي
















عدل سابقا من قبل Admin في الجمعة أبريل 02, 2010 11:48 pm عدل 21 مرات
